دستگاه هونینگ هیدرولیک افقی بزرگ

1 گیربکس اسپیندل OWH-03 Liruite
2 موتور اسپیندل 9 کیلو وات دانگ شنگ
3 درایور موتور اسپیندل اشنایدر
4 موتور تغذیه 1 کیلو وات اشنایدر
5 فید موتور درایور اشنایدر
6 موتور رفت و برگشتی 4.5 کیلووات اشنایدر
7 درایور موتور رفت و برگشتی اشنایدر
8 سیستم کنترل دیجیتال JW-2 سیستم ویژه اشنایدر
صفحه نمایش لمسی 9 اینچی همه-در-یک دستگاه Kunlun
10 بلبرینگ NSK ژاپن سیکو
11 کوپلینگ از ایتالیا
12 کانکتور هوانوردی/قطعات الکتریکی اشنایدر الکتریک
13 ابزار Honing Liruite
14 فیکسچر V-نوع فیکسچر: 260-2500 میلی‌متر لیرویت
15 سیستم فیلتر،-فیلتراسیون سه سطح،-مارک چینی با کیفیت بالا
16 دیگر مارک‌های{1}}چینی با کیفیت بالا مانند قطعات یدکی، ریل راهنما، قطعات پنوماتیک و غیره

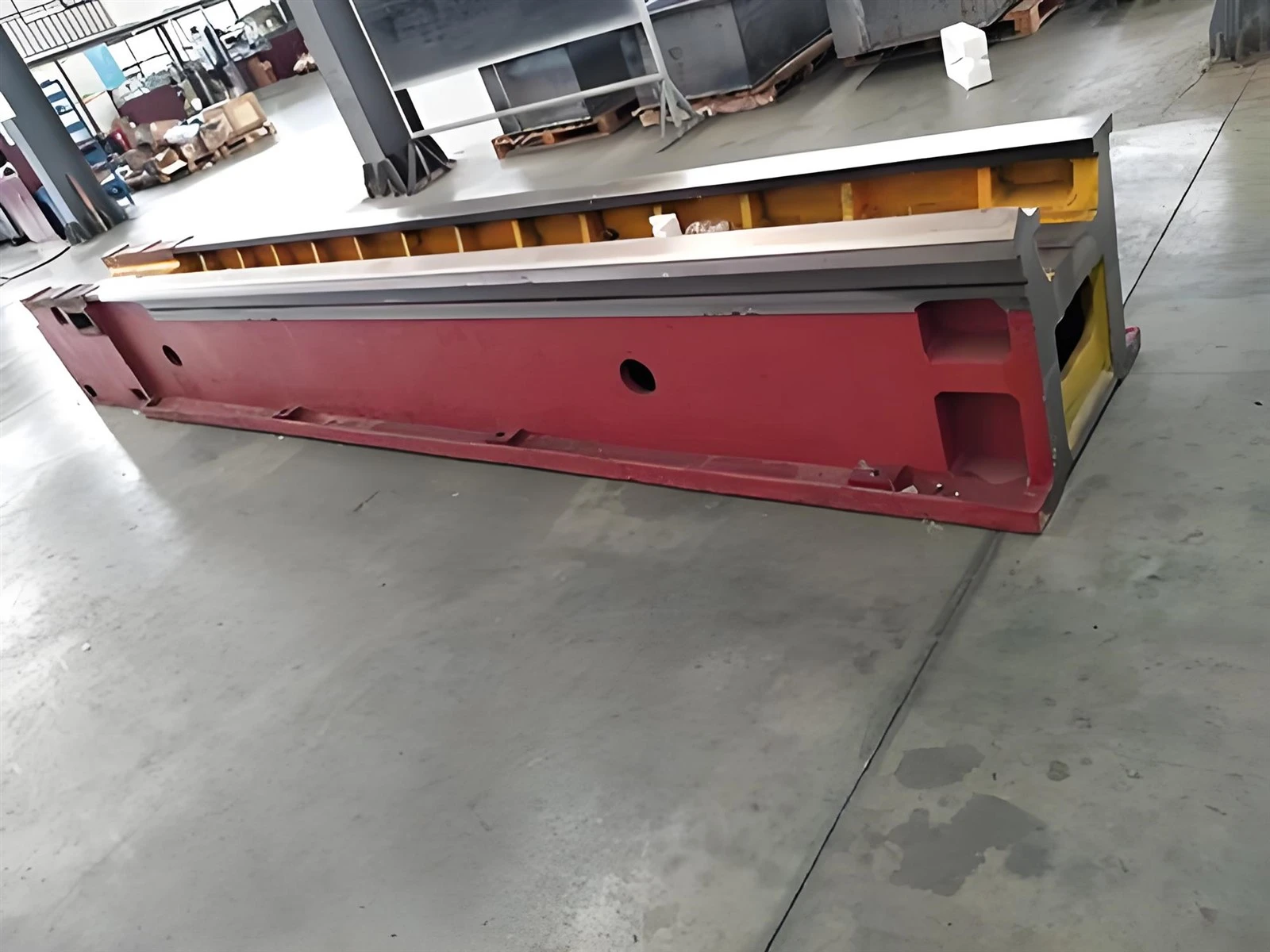

بدنه اصلی ماشین ابزار از ریخته گری آهن خاکستری HT300 ساخته شده است که برای کاهش تنش و اطمینان از حذف تنش جوشکاری، چندین فرآیند تمپرینگ را پشت سر گذاشته است. با استفاده از یک ماشین ماشینکاری دروازه ای بزرگ پردازش می شود و در یک عملیات بستن کامل می شود. این ماشین ابزار دارای استحکام بالا و دقت موقعیت یابی هندسی عالی است. و می تواند پایداری طولانی مدت و دقت بالای ماشین ابزار را تضمین کند.

جعبه دوک یکی از اجزای کلیدی این ماشین ابزار است که تمامی دنده ها دارای سطح دقت 6 هستند و همه یاتاقان ها با دقت بالا{{1} وارد شده اند که سرعت بالا، نسبت انتقال بالا و عملکرد صدای کم گیربکس را تضمین می کند. در عین حال، تمام اجزا از طریق تجزیه و تحلیل نیروی المان محدود و شبیه‌سازی دینامیکی کامپیوتری بهینه شده‌اند و قابلیت اطمینان بالایی را نشان می‌دهند. جعبه دوک به طور خاص برای ماشین‌های حفره‌ای عمیق ساخته شده است که می‌توانند به قدرت ثابت اتصالات لوله در محدوده ماشینکاری دست یابند. دستگاه لغزنده صفحه درگ باکس اسپیندل می تواند به راحتی جعبه دوک و ابزار هونینگ را پس از یک چرخه هونینگ از سوراخ تراشیده شده خارج کند، بازرسی و اندازه گیری سوراخ را تسهیل کند، تعویض سنگ های روغنی و قطعات کار را تسهیل کند، سر هونینگ را در حالت ایمن نگه دارد و از خراشیدگی قطعه کار جلوگیری کند. در عین حال، برای همان قطعه کار، پارامترهای شروع و پایان ضربه را می توان تضمین کرد که بدون تغییر باقی می مانند و برای چرخه کاری بعدی، نیازی به تنظیم مجدد پارامترها نیست که باعث بهبود راندمان کار می شود.

سیستم رفت و برگشتی متشکل از یک موتور رفت و برگشتی، یک جعبه دنده کاهنده، جعبه چرخ زنجیر فعال و غیرفعال و زنجیر غلتکی است. قدرت رفت و برگشتی 4.5 کیلووات، سرعت رفت و برگشت 0-40 متر در دقیقه و سرعت قابل تنظیم است. این سیستم دارای دقت موقعیت یابی مکرر 0.1 میلی متر است. تنش زنجیر قبل از خروج از کارخانه تنظیم شده است و پس از مدتی کار باید به طور مرتب با تنظیم مهره M30 در دم بستر دوک بررسی شود.

متشکل از موتور سروو، کاهنده هارمونیک، شتاب سیاره ای یک دندانه، کوپلینگ و غیره. سیستم جبران خودکار سنگ نفت، با وضوح تغذیه 0.001 میلی متر، پایداری ابعاد ماشینکاری را تضمین می کند.

سیستم کنترل یک سیستم کنترل خودکار{0}}خود توسعه یافته توسط Liruite است که دارای یک صفحه نمایش لمسی 15 رنگی با دستگاه تعامل انسان{2}}است. همه اجزای الکتریکی{4}}محصولات برند شناخته شده با سطح حفاظت IP65 یا بالاتر، عملکرد قابل اعتماد، و رابط های رزرو شده برای ورودی و خروجی، رابط عملیات کنترل صفحه لمسی، نمایش متن چند زبانه، مورد استفاده برای ورودی پارامترهای پردازش، نظارت بر پردازش، و عملکردهای کنترل دستی هستند. به صورت پویا وضعیت فرآیند هونینگ را نمایش دهید و پارامترهای ماشینکاری مانند سرعت هد هونینگ، سرعت حرکت رفت و برگشتی، موقعیت ضربه متقابل، نرخ تغذیه و نرخ تغذیه را روی صفحه لمسی تنظیم کنید. عملکرد دستی، مانیتورینگ ماشینکاری و نمایش هشدار خطا حرکات مختلف دستگاه هونینگ نیز قابل انجام است. هشدار خطا در رابط هشدار خطا صفحه لمسی نمایش داده می شود، که می تواند به سرعت نقطه خطا را از طریق نشان دادن خطا و نمایش متن شناسایی کند. این سیستم دارای عملکرد سوئیچینگ دستی و اتوماتیک است. این سیستم دارای عملکرد تعمیر خودکار دقت هندسی برای اطمینان از سازگاری ابعاد قطعه کار است. کابینت کنترل الکتریکی می تواند به صورت عمودی مستقل باشد یا در زیر تخت قرار گیرد.

این دستگاه شامل سیستم روانکاری، سیستم فیلتر مغناطیسی و ... می باشد. جداکننده مغناطیسی برای فیلتراسیون ثانویه، با ظرفیت فیلتراسیون بیشتر از 50 لیتر در دقیقه، ظرفیت مخزن روغن 500 لیتر، دمای قابل تنظیم و جعبه جمع آوری تراشه مستقل برای حذف آسان زباله های فیلتر شده. بسته به موقعیت، می توان یک فیلتر نوار کاغذی را برای فیلتر کردن مواد غیر مغناطیسی انتخاب کرد و از یک خنک کننده روغن برای حفظ عملکرد دمای ثابت روغن هونینگ استفاده کرد. پیکربندی تامین خاص منوط به لیست تجهیزات در مورد هشت است.

طراحی وسایل تخصصی با برد فیکسچر قابل تنظیم و روش بارگیری و تخلیه دستی. مکان یابی ثابت قابل اعتماد است، تنظیم آسان است، و بارگیری و تخلیه راحت و سریع است. تجهیزات اتوماتیک پنوماتیک و سیستم های بارگیری و تخلیه خودکار می توانند به صورت اختیاری مجهز شوند و خط تولید هونینگ را می توان با توجه به نیاز مشتری سفارشی کرد. پیکربندی تامین خاص منوط به لیست تجهیزات در مورد هشت است.

1:15 سال سابقه در تحقیق و تولید دستگاه های هونگ
2: نرم افزار عملیاتی ماشین هونینگ با حقوق مالکیت معنوی مستقل
3: موتور و قطعات الکتریکی از برندهای اروپایی یا ژاپنی تهیه شده است
4: قابلیت اطمینان توسط بازار به رسمیت شناخته می شود
5: تیم فنی عالی
6: تیم خدمات پس از فروش- عالی

1: از سال 2010، یک سازنده ماشین آلات سنگ شکن بسیار شناخته شده در بازار چین است.
2: ما یک تیم با تجربه، جوان و مسئولیت پذیر داریم.
3: ما یک تیم فنی عالی داریم. ما به محصولات خود افتخار می کنیم.
4: تضمین کیفیت! قبل از تحویل به مشتری، بخش نظارت بر کیفیت کارخانه به شدت کیفیت را کنترل می کند.
5: ماشین آلات و ابزارهای مخصوص سنگ زنی را با توجه به نیاز مشتری برای سنگ زنی قطعات مخصوص سفارشی کنید.

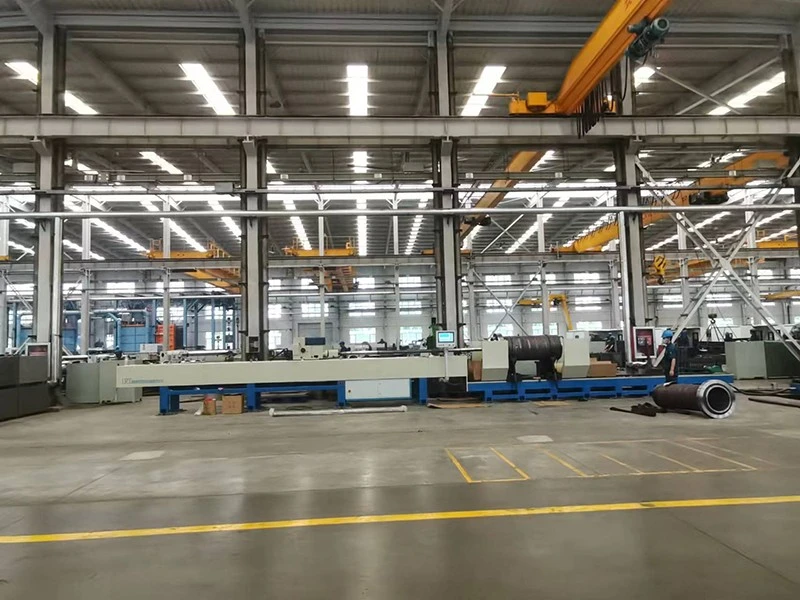

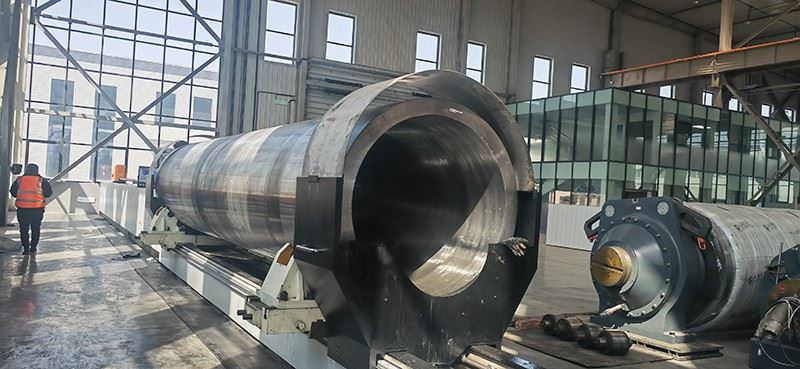

دستگاه هونینگ افقی بزرگ عمدتاً برای پردازش سوراخ عمیق اتصالات لوله و سایر قطعات نامنظم با دیافراگم فوق العاده بزرگ و ضربه فوق العاده طولانی استفاده می شود. این برای سیلندرهای روغن بزرگ، سیلندرهای هیدرولیک، سیلندرهای روغن دریایی، کارخانه های کاغذ و غلتک های خلاء استفاده می شود. پردازش سوراخ های داخلی لوله های بزرگ مانند غلتک های فشار کفش

دستگاه هونینگ افقی بزرگ یک تجهیزات تخصصی هونینگ با دوک است که به صورت افقی می چرخد ​​و به صورت افقی به جلو و عقب حرکت می کند. ویژگی این تجهیزات این است که می تواند سوراخ هایی را با ضربات فوق طولانی پردازش کند و قطعات کار تا طول 20 متر را پردازش کند. علاوه بر این، عملکرد گیره آن در مقایسه با دستگاه های هونگ عمودی راحت تر و آسان تر است

پس از استفاده، تمام زباله ها و بقایای روغن / مایع خنک کننده را از روی میز کار، وسایل، دوک، پوشش محافظ، ریل راهنما و سایر اجزای دستگاه هونینگ بردارید.

صفحه فیلتر مایع خنک کننده، شیار جمع آوری تراشه و مخزن روغن را بررسی و تمیز کنید. از ته نشین شدن و جمع شدن زباله ها که ممکن است باعث انسداد خط لوله یا آسیب پمپ شود، جلوگیری کنید

قسمت بیرونی تجهیزات را پاک کنید: از یک پارچه تمیز برای پاک کردن قسمت بیرونی تجهیزات و حفظ تمیزی کلی استفاده کنید.
