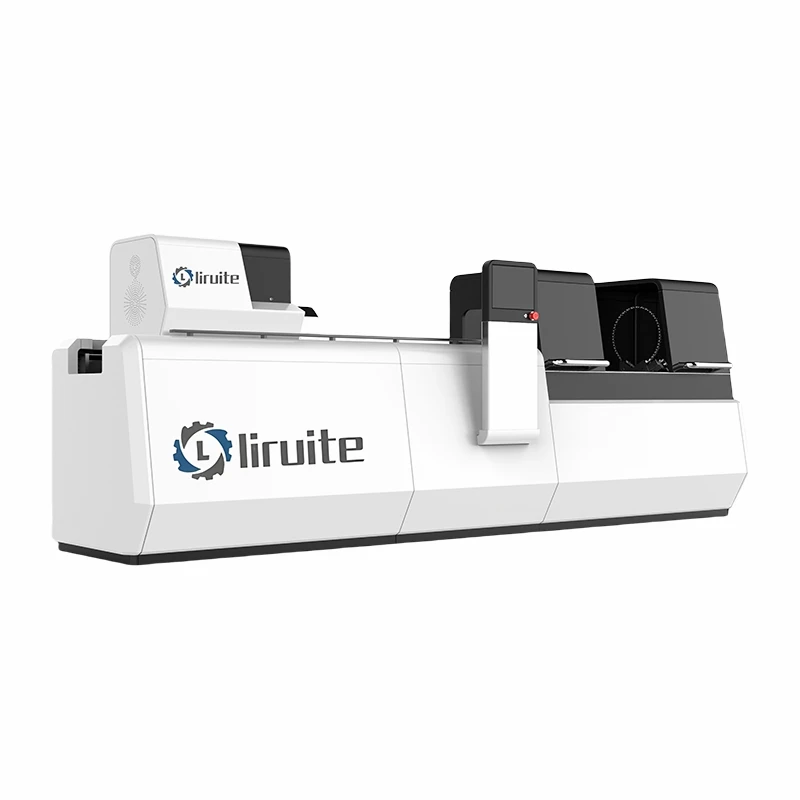

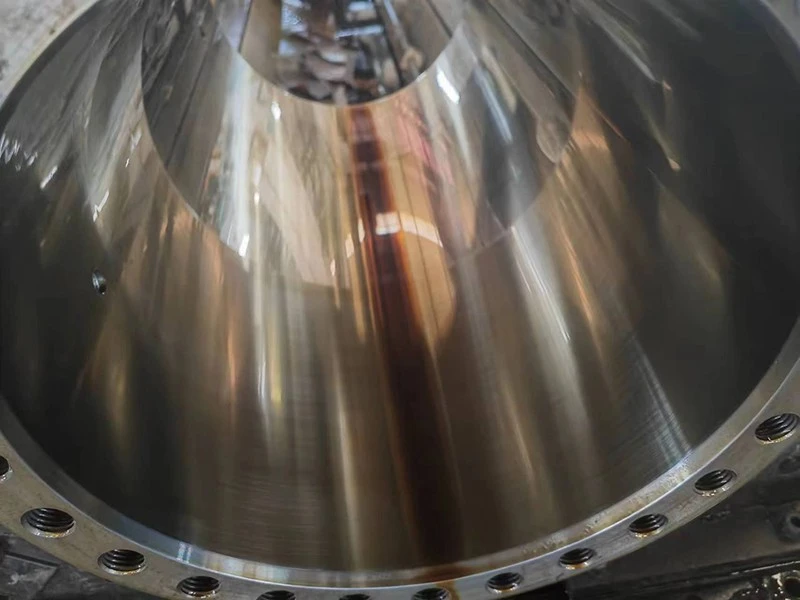

دستگاه هونینگ افقی سوراخ عمیق

1 کاهنده اسپیندل SWH-01 Liruite
2 موتور اسپیندل 5.5 کیلووات دانگ شنگ
3 درایور موتور اسپیندل VMMOR
4 موتور تغذیه 1KW VMMOR
5 فید موتور درایور VMMOR
6 موتور رفت و برگشتی 4.5Kw VMMOR
7 درایور موتور رفت و برگشتی VMMOR
8 سیستم کنترل دیجیتال SJW-2 سیستم ویژه Liruite
صفحه نمایش لمسی 9 اینچی همه در یک دستگاه-اشنایدر
10 بلبرینگ NSK ژاپن سیکو
11 کوپلینگ از ایتالیا
12 کانکتور هوانوردی/قطعات الکتریکی اشنایدر الکتریک
13 تخت / ورق فلز لیرویت
14 ابزار Honing Liruite
فیکسچر 15 ولت-: 50-620 میلی متر لیرویت
16 سیستم فیلتراسیون، سه-فیلتراسیون، مارک داخلی-با کیفیت بالا
17 سایر برندهای{1}} داخلی با کیفیت بالا مانند قطعات یدکی، ریل راهنما، قطعات پنوماتیک و غیره

جعبه دوک یکی از اجزای کلیدی این ماشین ابزار است که تمامی دنده ها دارای سطح دقت 6 هستند و همه یاتاقان ها با دقت بالا{{1} وارد شده اند که سرعت بالا، نسبت انتقال بالا و عملکرد صدای کم گیربکس را تضمین می کند. در عین حال، تمام اجزا از طریق تجزیه و تحلیل نیروی المان محدود و شبیه‌سازی دینامیکی کامپیوتری بهینه شده‌اند و قابلیت اطمینان بالایی را نشان می‌دهند.

مکانیزم کشویی جعبه دوک

مکانیزم کشویی جعبه دوک



جعبه دوک بر روی صفحه اسلاید بالایی توسط پیچ ثابت می شود و می تواند به راحتی روی صفحه کشش بزرگ از طریق جفت راهنمای خطی صفحه اسلاید بالایی بلغزد. هنگامی که زمان کار فرا می رسد، تخته کشویی بالایی در جای خود قرار می گیرد، سوئیچ القایی مغناطیسی به طور خودکار روشن می شود، سیلندر نازک گسترش می یابد، و مکانیسم قفل را به حرکت در می آورد تا تخته کشویی بالایی روی تخته کشش بزرگ قفل شود. در همان زمان، سنسور سیلندر یک سیگنال قفل می دهد و آن را روی صفحه نمایش نمایش می دهد. در این زمان، ماشین ابزار، برد بزرگ را به سمت مکانیزم رفت و برگشتی هدایت می کند. پس از تکمیل پردازش، اپراتور دکمه آزاد کردن جعبه دوک را فشار می‌دهد و سیلندر نازک جمع می‌شود و مکانیزم قفل را به حرکت در می‌آورد تا صفحه اسلاید بالایی را از صفحه کشش بزرگ جدا کند. در همان زمان، سنسور سیلندر یک سیگنال جداسازی می دهد و آن را روی صفحه نمایش نمایش می دهد. در این مرحله اپراتور می تواند به راحتی سر هونینگ را از قطعه کار جدا کند. تخته اسلاید بالایی مجهز به یک دستگاه محدود است تا از سفر ایمن در حین برداشتن اطمینان حاصل شود. دستگاه لغزنده صفحه درگ باکس اسپیندل می تواند به راحتی جعبه دوک و ابزار هونینگ را پس از یک چرخه هونینگ از سوراخ تراشیده شده خارج کند، بازرسی و اندازه گیری سوراخ را تسهیل کند، تعویض سنگ های روغنی و قطعات کار را تسهیل کند، سر هونینگ را در حالت ایمن نگه دارد و از خراشیدگی قطعه کار جلوگیری کند. در عین حال، برای همان قطعه کار، پارامترهای شروع و پایان ضربه را می توان تضمین کرد که بدون تغییر باقی می مانند و برای چرخه کاری بعدی، نیازی به تنظیم مجدد پارامترها نیست که باعث بهبود راندمان کار می شود. این سیستم مجهز به یک دستگاه محافظ است. هنگامی که جعبه اسپیندل به دلیل فشار ناکافی هوا قفل نشده باشد یا اپراتور فراموش کند پس از رها کردن آن، آن را مجدداً تنظیم کند، نمایشگر یک زنگ هشدار می دهد و کار نمی کند.

1. تخته کشویی بالایی 2. جفت ریل راهنمای خطی برای تخته کشویی بالایی 3. سوئیچ القایی مغناطیسی 4. تخته کشش بزرگ 5. سیلندر بسیار نازک با سنسور

تخت جایی است که جعبه دوک به جلو و عقب کار می کند. از مقاطع فولادی جوش داده می شود و برای از بین بردن تنش و تغییر شکل تحت عملیات حرارتی قرار می گیرد. ویژگی های استحکام بالا، وزن سبک و ظاهر زیبا را دارد. بستر اسپیندل مجهز به سیستم باکس اسپیندل، سیستم رفت و برگشتی، سیستم اسلاید و دو زنجیر دراگ، یک زنجیر کشش خط برق و یک زنجیر کشش خط داده برای جداسازی برق قوی و ضعیف، جلوگیری از تداخل و اطمینان از داده های دقیق است.

متشکل از موتور سروو، کاهنده هارمونیک، شتاب دهنده سیاره ای تک دندانه، کوپلینگ، و غیره. سیستم جبران سنگ نفت اتوماتیک دارای وضوح تغذیه 0.001 میلی متر برای اطمینان از ثبات ابعاد ماشینکاری است.

سیستم کنترل یک سیستم کنترلی است که به طور مستقل توسط Liruite توسعه یافته است، با یک صفحه نمایش لمسی 15 رنگی با دستگاه تعامل انسان{1}}. همه اجزای الکتریکی محصولات با نام تجاری شناخته شده-با سطح حفاظت IP65 یا بالاتر، عملکرد قابل اعتماد، رابط ورودی و خروجی رزرو شده، رابط عملیات کنترل صفحه لمسی، و نمایش متن چند زبانه برای پردازش ورودی پارامتر، نظارت بر پردازش، و عملکردهای کنترل دستی هستند. به صورت پویا وضعیت فرآیند هونینگ را نمایش دهید و پارامترهای پردازش را روی صفحه لمسی تنظیم کنید، مانند سرعت هنینگ، سرعت حرکت رفت و برگشتی، موقعیت ضربه متقابل، نرخ تغذیه و نرخ تغذیه. همچنین می تواند به صورت دستی اقدامات مختلف دستگاه هونینگ، نظارت بر ماشینکاری و نمایش آلارم های خطا را انجام دهد. هشدار خطا در رابط هشدار خطا صفحه لمسی نمایش داده می شود و نقطه خطا را می توان به سرعت از طریق نشان دادن خطا و نمایش متن شناسایی کرد. این سیستم دارای عملکرد سوئیچینگ دستی و اتوماتیک است. این سیستم دارای عملکرد تعمیر خودکار دقت هندسی برای اطمینان از سازگاری اندازه قطعه کار سنگ‌زنی است. کابینت کنترل الکتریکی می تواند به صورت عمودی مستقل باشد یا در زیر تخت قرار گیرد

این دستگاه شامل سیستم روانکاری، سیستم فیلتر مغناطیسی و ... می باشد. جداکننده مغناطیسی برای فیلتراسیون ثانویه، با ظرفیت فیلتراسیون بیشتر از 50 لیتر در دقیقه، ظرفیت مخزن روغن 500 لیتر، دمای قابل تنظیم و جعبه جمع آوری تراشه مستقل برای حذف آسان زباله های فیلتر شده. بسته به موقعیت، می توان یک فیلتر نوار کاغذی را برای فیلتر کردن مواد غیر مغناطیسی انتخاب کرد و از یک خنک کننده روغن برای حفظ عملکرد دمای ثابت روغن هونینگ استفاده کرد. پیکربندی تامین خاص منوط به لیست تجهیزات در مورد هشت است.

طراحی وسایل تخصصی با برد فیکسچر قابل تنظیم و روش بارگیری و تخلیه دستی. مکان یابی ثابت قابل اعتماد است، تنظیم آسان است، و بارگیری و تخلیه راحت و سریع است. تجهیزات اتوماتیک پنوماتیک و سیستم های بارگیری و تخلیه خودکار می توانند به صورت اختیاری مجهز شوند و خط تولید هونینگ را می توان با توجه به نیاز مشتری سفارشی کرد. پیکربندی تامین خاص منوط به لیست تجهیزات در مورد هشت است.

1:15 سال سابقه در تحقیق و تولید دستگاه های هونگ
2: نرم افزار عملیاتی ماشین Honing با حقوق مالکیت معنوی مستقل
3: موتور و قطعات الکتریکی از برندهای اروپایی یا ژاپنی تهیه شده است
4: قابلیت اطمینان توسط بازار به رسمیت شناخته می شود
5: تیم فنی عالی
6: تیم خدمات پس از فروش- عالی

1: از سال 2010، یک سازنده ماشین آلات سنگ شکن بسیار شناخته شده در بازار چین است.
2: ما یک تیم با تجربه، جوان و مسئولیت پذیر داریم.
3: ما یک تیم فنی عالی داریم. ما به محصولات خود افتخار می کنیم.
4: تضمین کیفیت! قبل از تحویل به مشتری، بخش نظارت بر کیفیت کارخانه به شدت کیفیت را کنترل می کند.
5: ماشین آلات و ابزارهای مخصوص سنگ زنی را با توجه به نیاز مشتری برای سنگ زنی قطعات مخصوص سفارشی کنید.

الزامات منبع تغذیه دستگاه هونگ افقی سوراخ عمیق 3 فاز 380 ولت و 50 هرتز با توان 20 کیلووات یا بالاتر و نیاز منبع گاز بیشتر یا مساوی 0.6 مگاپاسکال است.

#قبل از راه اندازی دستگاه، لطفاً محتوای مربوطه را در "راهنمای کاربر" کاملاً درک کنید.
#لطفاً بررسی کنید که آیا دستگاه حفاظت ایمنی به درستی نصب شده است و در صورت وجود آسیب تأیید کنید.
#خنک کننده یک روغن هونینگ تخصصی است و باید اقدامات پیشگیری از آتش سوزی انجام شود. اپراتورهایی که به روغن هونینگ حساسیت دارند باید اقدامات حفاظتی را انجام دهند
#هنگام نصب سنگ روغنی باید محکم سفت شود و حرکت نسبی بین روغن سنگ و نشیمنگاه سنگ نفت وجود نداشته باشد.

لازمه جابجایی این است که از جرثقیل برای بلند کردن تخت باکس دوک و تخت قطعه کار به طور جداگانه استفاده کنید. در هنگام بلند کردن، صفحات محافظ در هر چهار طرف نباید فشرده شوند تا از تغییر شکل و آسیب به سطح رنگ ناشی از فشردگی جلوگیری شود.

پس از باز کردن بسته بندی تجهیزات، باید بلافاصله ابزارهای تصادفی و سایر اسناد مرتبط یا لیست لوازم جانبی موجود در لیست بسته بندی محصول را با هم مقایسه کنید. در صورت وجود هرگونه مغایرت، باید فوراً با شرکت ما تماس بگیرید تا در استفاده عادی در آینده تأثیری نداشته باشید. تخت پایه (2 بخش) و تخت قطعه کار (2 بخش) را در صورت نیاز وصل کنید، بلوک های تنظیم تصادفی را به ترتیب در پایین پای دستگاه قرار دهید، سپس چهار پیچ چشمی را بردارید، آنها را با شاخه های نایلونی بپوشانید و در نهایت سطح دستگاه را تنظیم کنید.

قبل از اتصال منبع تغذیه سه فاز 380 ولت و منبع هوای فشرده در صورت لزوم، "راهنمای کاربر" را به طور کامل بخوانید و درک کنید. تنها پس از اطمینان از چرخش صحیح موتور و زمین خوب می توان تجهیزات را رفع اشکال کرد.
